新能源汽车检测解决方案

为确保人们使用电动汽车的安全,依照主管部门的要求,需要定期对电动汽车进行安规检测,检测项目包括电气安全,动力电池安全和行驶安全等项目。


主要功能特点:

  • 测试过程严格依照国家标准;

  • 测试过程规范、安全、可靠;

  • 采用计算机 、自动化、移动物联网等先进技术实现测试自动化;

  • 测试数据准确、测试精度达到国家标准的要求。

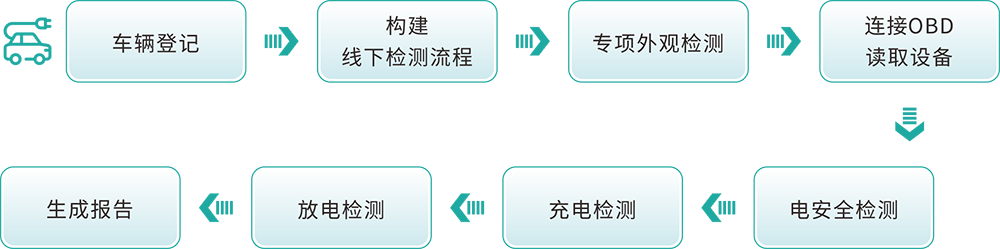

新能源汽车运行安全线下检验流程:

车辆登记→构建线下检测流程→专项外观检测→连接OBD读取设备→电安全检测→充电检测→放电检测→生成报告

产品详情




新能源汽车检测解决方案



背景介绍


截⾄2023年底,中国新能源⻋保有量达2041万辆,其中纯电动汽⻋保有量1552万辆。为把好新能源汽⻋安全关,我国新能源汽⻋除了完善的强制性产品认证型式实验外,还建⽴了“⻋企-地⽅-国家”逐级上报的三级监管体系实⾏新能源汽⻋全⽣命周期监管,并对新能源在⽤⻋定期开展专项运⾏安全检验。


根据“线上-线下”相结合的模式,线上⼤数据平台筛查出来的⻛险⻋辆,到线下检测站进⾏检测,线下检测包含电安全检验、充电检验、动⼒电池和整⻋安全检验及⻋载综合检验。



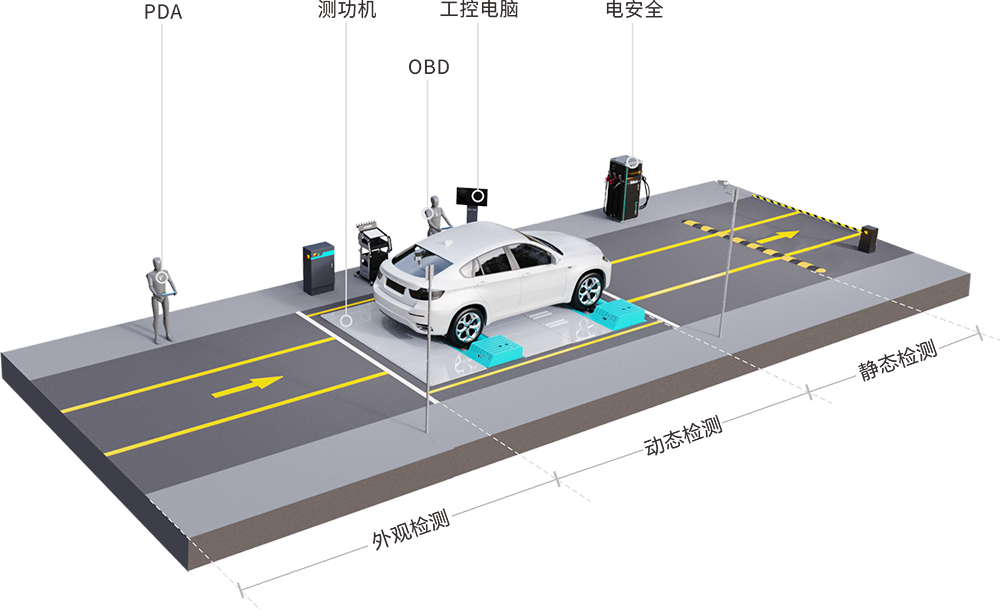

电动汽⻋运⾏安全线下检验流程


⾸先,进⾏⻋辆登记构建线下流程,对充电⼝与插座、仪表指⽰装置及动⼒电池等项⽬进⾏外观检测,然后连接OBD设备进⾏充电安全检验、采⽤底盘测功机放电检测,检验机构亦可根据实际情况适当调整检验流程。


新能源汽车检测解决方案



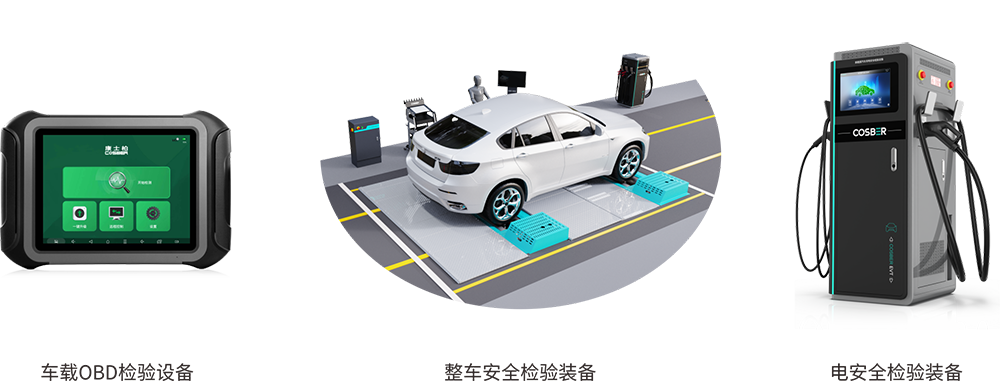

新能源汽⻋运⾏安全检验系列装备


新能源汽车检测解决方案


新能源汽车检测解决方案



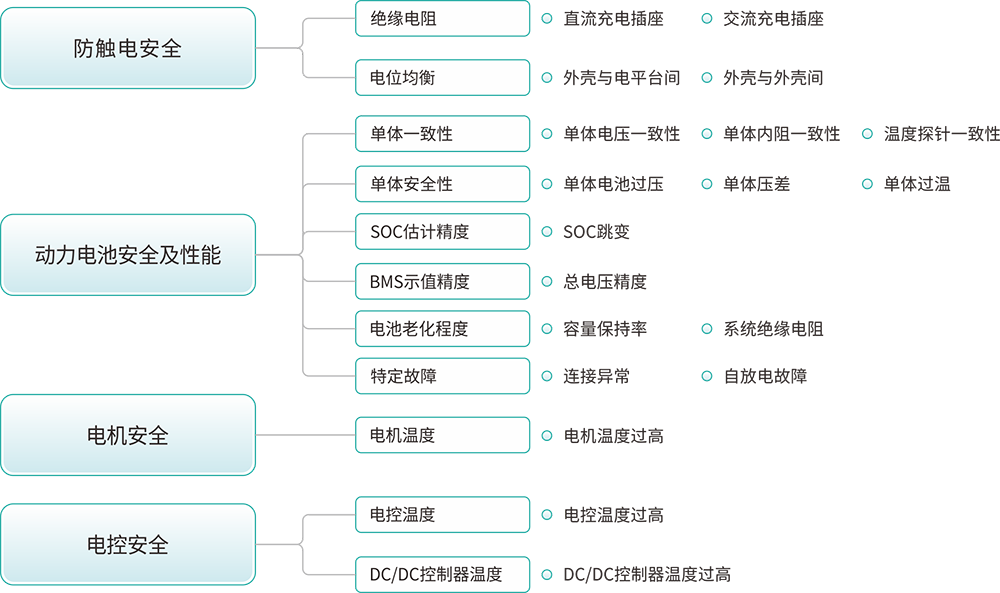

检测项目


新能源汽车检测解决方案




整⻋安全检验装备

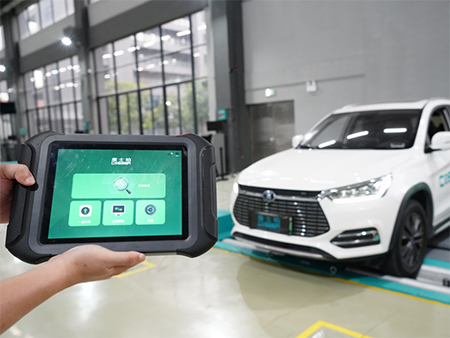

⻋载OBD检测装置


通过电动⻋OBD设备,进⾏整⻋三电系统的数据检测
新能源汽车检测解决方案

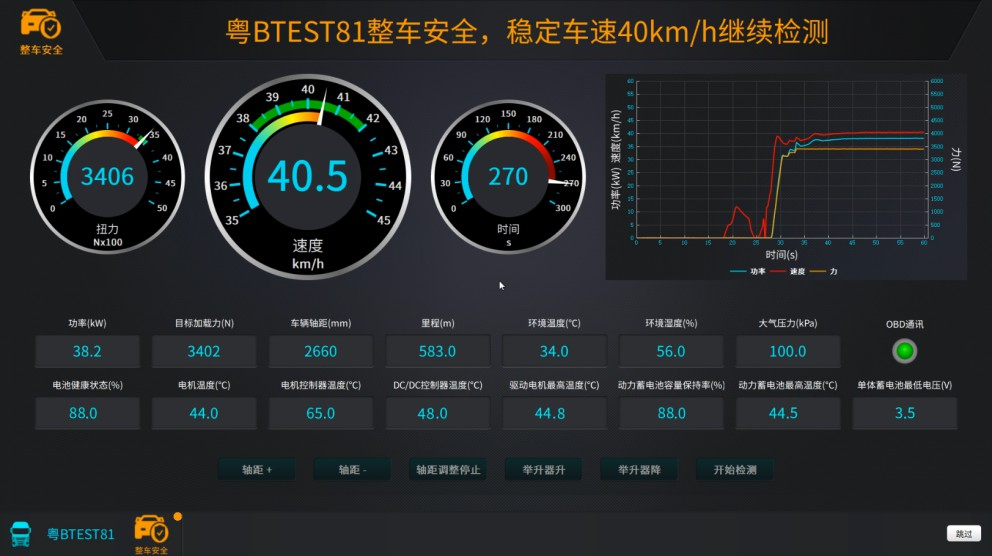

电动⻋动态检测

 在规定⼯况下检验电动汽⻋驱动轮驱动⼒、稳定⾏驶⼒


新能源汽车检测解决方案

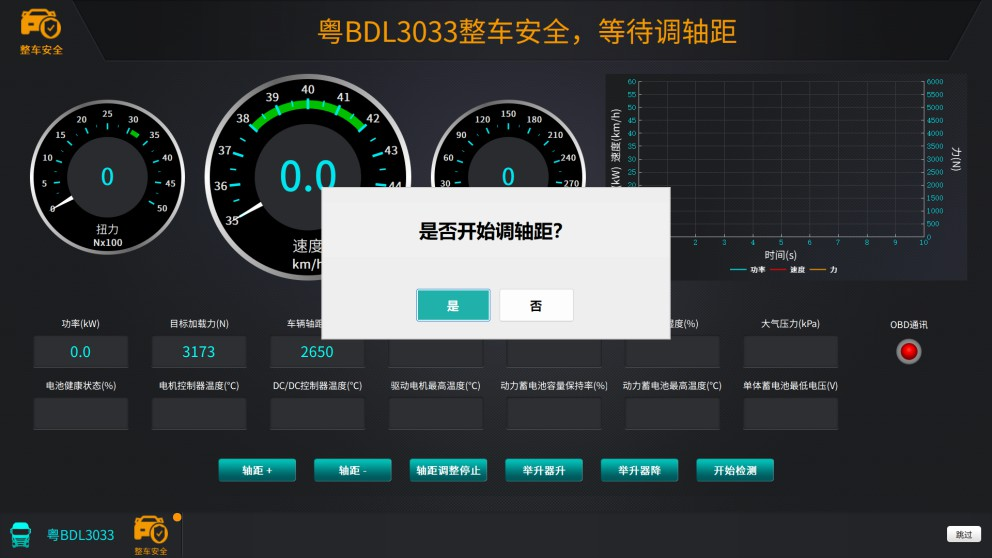

轴距调整检测

⻋辆停在待检区后,测功机⾃动调整轴距范围


新能源汽车检测解决方案

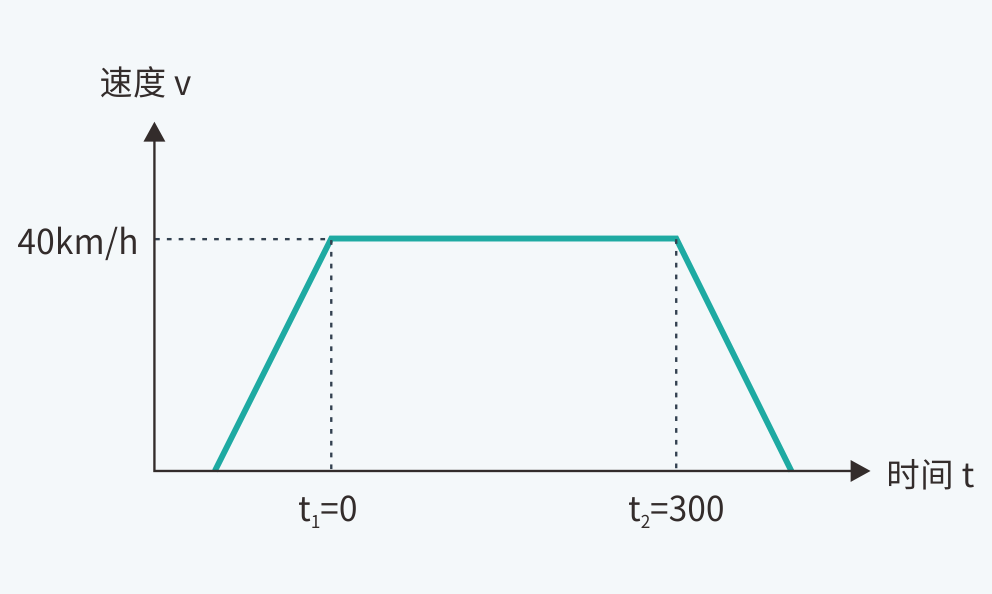

检验⼯况

⻋辆驱动轮置于测功机滚筒上,测功机⾃动进⾏加载,驾驶员控制⻋辆保持在40km/h±2?km/h等速运转300s。

 通过持续的动⼒输出,使汽⻋处于快速耗电状态,过程中通过


新能源汽车检测解决方案

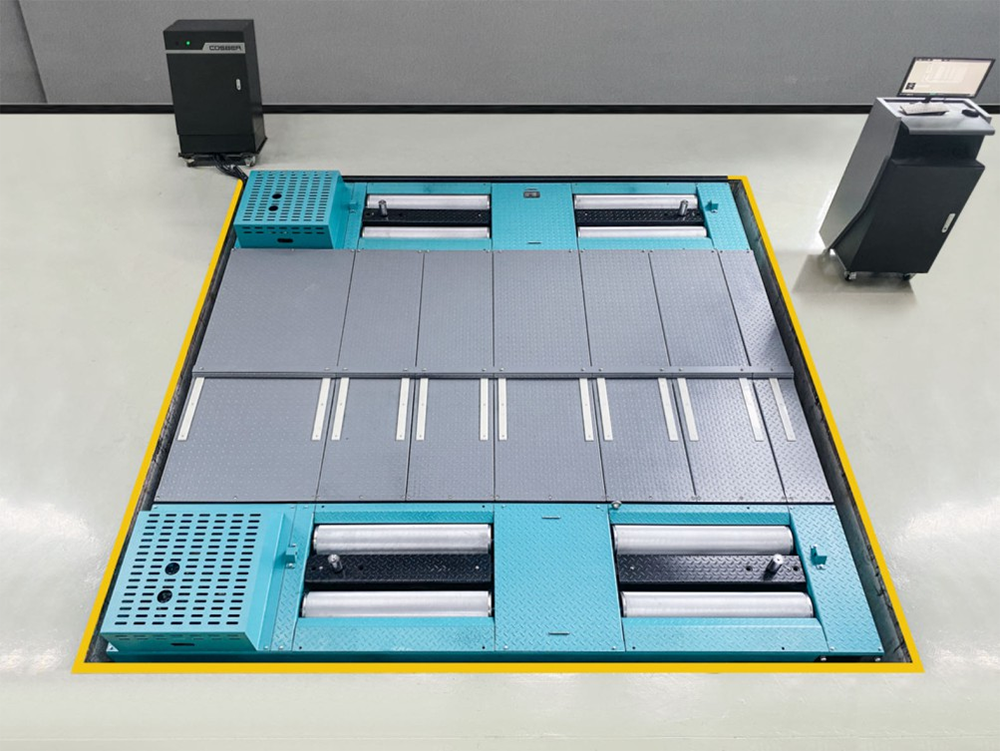

四驱同步测功机


1、适⽤于所有驱动形式的⻋型:前驱、后驱、四驱


2、全⾃动轴距调节,只需输⼊轴距值即可⾃动调节


3、前后台架滚筒通过传动轴传动,实现四驱实时同步


新能源汽车检测解决方案


项目
参数
项目
参数
最⼤承载⻋辆质量 5000 kg
速度分度值
0.1km/h
最⼤承载单轴质量 3000 kg 扭⼒分度值 1 N
最⼤吸收驱动⼒ 0〜6000 N × 2 功率分度值 0.1kW
允许最⾼测速值 120 km/h 距离分度值 0.1m
滚筒直径 Ф216 mm 速度⽰值误差 ≤±0.1km/h
滚筒⻓度 1000 mm 前后轴同步速度误差 ≤±0.2 km/h
⻋轮直径 500〜800 mm ⾏驶距离误差 ≤±0.5%
滚筒内跨距 700 mm 驱动⼒⽰值误差 ≤±1%
滚筒外跨距 2700 mm 功率⽰值误差 ≤±3 %
允许最⼩⻋辆轴距 2300 mm ⼯作电源 3P+N+GND AC380V50Hz
允许最⼤⻋辆轴距 3300 mm ⼯作环境温度/湿度 0〜40℃ / ≤90%
电涡流额定功率 160 kW × 2 ⽓源⽓压 0.6〜0.8MPa

为什么要前后同步?


部分新能源两驱汽车,踩下油门动力轴转动,非动力轴不转动,车辆电驱系统认为是打滑状态,限制动力轴输出。因此在台试时,必须要使非动力轮转动。
 新能源四驱汽车,普遍前后电机功率不相同,一般是前小后大。在台试中,测试过程明显会出现前后速度差现象。



检验项⽬


新能源汽车检测解决方案



车载OBD



新能源汽车检测解决方案



功能特点



• 可动态读取电池包模组内单体电池的电压与温度,智能计算模组压差,快速定位电池包问题



• 可动态读取电池包当前SOC/SOH、单体/模组电压、输⼊/输出电流及功率、电池温度等参数



• ⾃动计算总电压、电压差、最⾼/最低电压等指标数据,⾃动标注异常数据



• 底盘测功机按照既定⼯况运⾏,实施获取BMS等系统数据,并可通过局域⽹实时联⽹上传相关数据

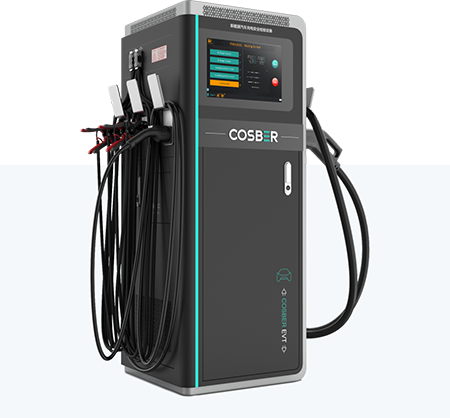

电安全检验装备



电安全检验装备集成了绝缘检测、电位均衡和电
池管理系统(BMS)通信检测。

符合新能源汽⻋安全技术要求,能够通过真实的
充电模拟和与电动汽⻋的数据通信,对电动汽⻋进⾏
全⾯有效的安全测试。
新能源汽车检测解决方案


车载OBD

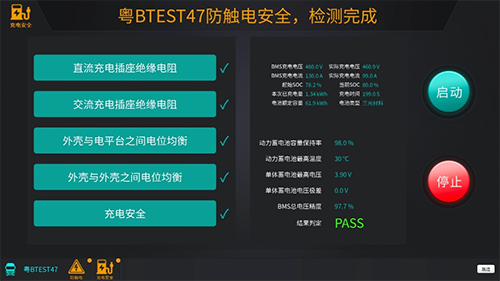

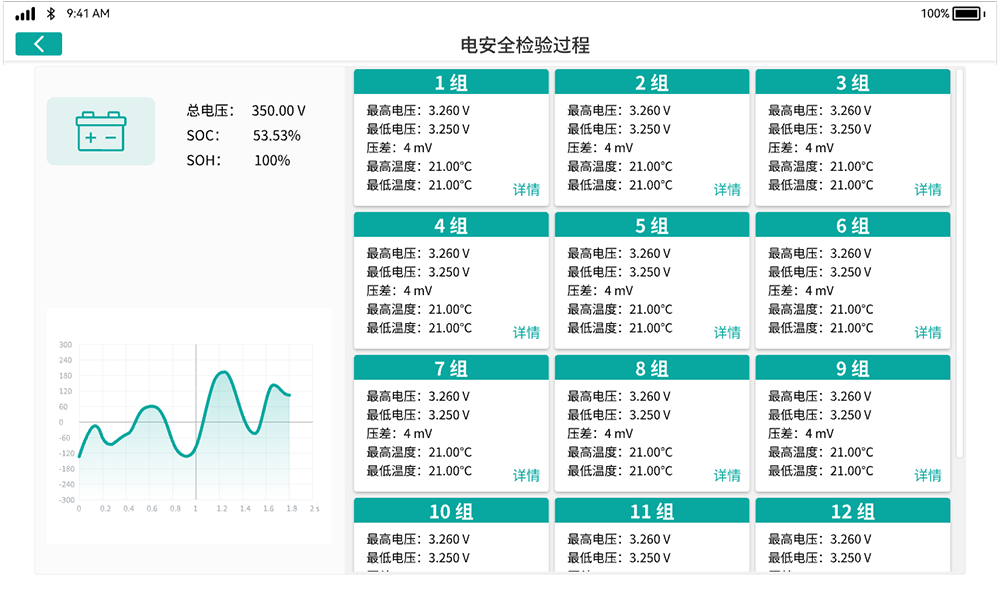

电安全检验装备⾃动启动安全⾃测(绝缘和电位均衡),并与电动汽⻋的BMS(电池管理系统)通信。检测过程中的测试状态及数据将实时显⽰。
新能源汽车检测解决方案




技术参数



项⽬ 参数
⼯作电压 AC380V±10%,50/60Hz±5%
整机空载/满载功耗
约300W/67kW
使⽤环境温度 0〜40℃
使⽤环境湿度 20〜80%RH
电源
AC三相×380V+N+PE/50Hz
额定电流
380V - 120A
直流电源
20kW/40kW/60kW(可选配)
